Pipettenspitzen: Arten, Funktionsweise, Materialien und Anwendungsbereiche
1. Definition und Funktion
Pipettenspitzen sind austauschbare Aufsätze für Pipetten, die zur Aufnahme, Dosierung und Übertragung definierter Flüssigkeitsvolumina verwendet werden. Sie werden insbesondere in chemischen, biologischen, medizinischen und pharmazeutischen Laboren sowie in der Qualitätskontrolle und industriellen Analytik eingesetzt.
Die Pipettenspitze bildet die Schnittstelle zwischen der Pipette und der zu übertragenden Flüssigkeit. Sie wird auf den Spitzenkonus einer geeigneten Pipette aufgesetzt und nimmt bei der Flüssigkeitsaufnahme die Probe auf. Bei der anschließenden Abgabe wird die Flüssigkeit in ein anderes Gefäß überführt.
Die Auswahl der passenden Pipettenspitze beeinflusst die Dosiergenauigkeit, die Wiederholpräzision, die Probenrückhaltung und das Risiko einer Kreuzkontamination. Neben dem Nennvolumen sind deshalb unter anderem die Kompatibilität mit der Pipette, die Geometrie der Spitze, das Material, die Oberflächeneigenschaften und die Anforderungen an die Reinheit zu berücksichtigen.
Pipettenspitzen sind in zahlreichen Ausführungen erhältlich. Dazu gehören Standardspitzen, Filterspitzen, Low-Retention-Spitzen, Spitzen mit vergrößerter Öffnung, verlängerte Spitzen und Spezialspitzen für bestimmte Pipettierverfahren.

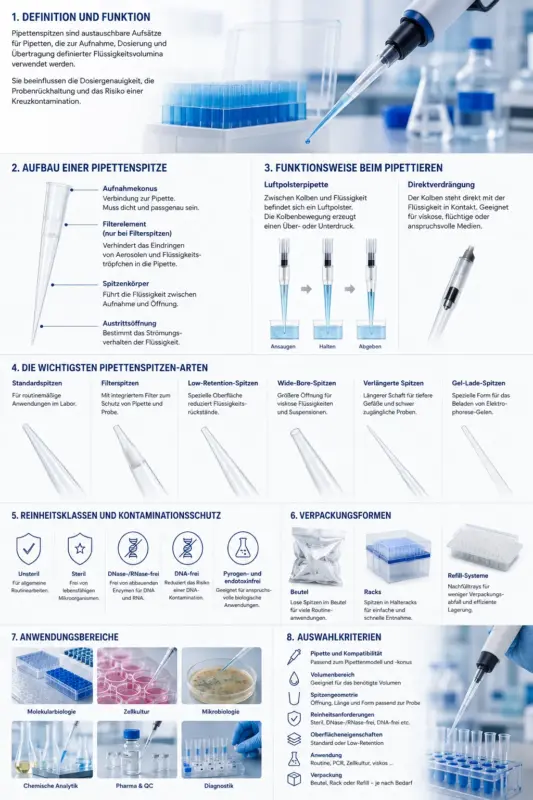

2. Aufbau einer Pipettenspitze
Eine typische Pipettenspitze besteht aus einem länglichen, meist konisch zulaufenden Kunststoffkörper. Ihre Geometrie ist auf die Aufnahme einer bestimmten Flüssigkeitsmenge und die Befestigung an einer kompatiblen Pipette abgestimmt.
2.1 Aufnahmekonus und Befestigungsbereich
Der obere Bereich der Pipettenspitze wird auf den Spitzenkonus der Pipette aufgesetzt. Die Verbindung muss ausreichend dicht sein, damit beim Ansaugen und Abgeben keine unkontrollierte Luftbewegung oder Flüssigkeitsleckage entsteht.
Die Form des Befestigungsbereichs unterscheidet sich je nach Spitzenmodell und Pipettensystem. Auch wenn mehrere Spitzen mechanisch auf einen Pipettenkonus passen, bedeutet dies nicht automatisch, dass die Kombination die geforderte Dosiergenauigkeit erreicht.
2.2 Spitzenkörper
Der Spitzenkörper bildet den Hauptteil der Spitze. Er führt die Flüssigkeit zwischen dem oberen Aufnahmebereich und der Austrittsöffnung. Länge, Durchmesser, Wandstärke und Innengeometrie beeinflussen die Handhabung und können sich auf die Flüssigkeitsaufnahme und -abgabe auswirken.
2.3 Austrittsöffnung
Die Austrittsöffnung befindet sich am unteren Ende der Pipettenspitze. Ihr Durchmesser und ihre Form beeinflussen das Strömungsverhalten der Flüssigkeit.
Eine schmale Öffnung wird häufig bei Standardanwendungen verwendet, während Spitzen mit größerer Öffnung für viskose Flüssigkeiten, Suspensionen oder empfindliche biologische Proben infrage kommen können.
2.4 Filterelement
Bei Filterspitzen befindet sich im oberen Bereich ein poröses Filterelement. Es bildet eine Barriere zwischen dem Flüssigkeitsraum der Spitze und dem Pipetteninneren.
Das Filterelement soll verhindern, dass Flüssigkeitströpfchen und Aerosole in den Pipettenkonus gelangen. Die tatsächliche Schutzwirkung hängt unter anderem von der Filterkonstruktion, dem verwendeten Material und den Anwendungsbedingungen ab.
2.5 Kennzeichnung und Farbcodierung
Pipettenspitzen werden häufig nach Volumenbereich, Ausführung und Verpackung unterschieden. Bei manchen Produktserien kommen Farbcodierungen zum Einsatz, beispielsweise für bestimmte Volumenbereiche oder passende Spitzenhalterungen.
Eine Farbcodierung ist jedoch nicht herstellerübergreifend einheitlich. Die Farbe allein ist daher kein ausreichender Nachweis für das Volumen oder die Kompatibilität einer Pipettenspitze.
3. Funktionsweise beim Pipettieren
Die Funktionsweise hängt vom verwendeten Pipettentyp ab. Besonders verbreitet sind Luftpolsterpipetten, bei denen sich zwischen dem Kolben der Pipette und der Flüssigkeit ein Luftpolster befindet.
3.1 Pipettieren mit Luftpolsterpipetten
Bei einer Luftpolsterpipette wird die Pipettenspitze auf den Spitzenkonus aufgesetzt. Durch die Bewegung des Kolbens entsteht eine Druckänderung, durch die Flüssigkeit in die Spitze aufgenommen oder aus ihr abgegeben wird.
Beim Ansaugen wird der Kolben entsprechend dem vorgesehenen Pipettierverfahren bewegt. Beim Abgeben wird die Kolbenbewegung umgekehrt, sodass die Flüssigkeit aus der Spitze austritt.
Die tatsächliche Dosierung wird nicht allein durch die Pipettenspitze bestimmt. Auch die Pipette, die Dichtigkeit der Verbindung, die Flüssigkeitseigenschaften, die Temperatur und die Pipettiertechnik beeinflussen das Ergebnis.
3.2 Pipettieren mit Direktverdrängung
Bei Direktverdrängungspipetten befindet sich ein Kolben unmittelbar in der Spitze beziehungsweise in einer dafür vorgesehenen Kapillare. Der Kolben steht dabei direkt mit der Flüssigkeit in Kontakt.
Dieses Prinzip unterscheidet sich von der Luftpolstertechnik, bei der ein Luftpolster zwischen Kolben und Flüssigkeit liegt.
Direktverdrängungssysteme können insbesondere bei viskosen, flüchtigen oder anderweitig anspruchsvollen Flüssigkeiten Vorteile bieten. Sie benötigen jedoch speziell auf das jeweilige System abgestimmte Spitzen oder Kapillaren.
Solche Komponenten sind nicht mit gewöhnlichen Pipettenspitzen für Luftpolsterpipetten gleichzusetzen.
4. Materialien von Pipettenspitzen
4.1 Polypropylen (PP)
Polypropylen ist das am häufigsten verwendete Material für Einwegpipettenspitzen aus Kunststoff.
Das Material wird unter anderem wegen seiner chemischen Eigenschaften, seiner geringen Dichte und seiner Eignung für die Herstellung präziser Formteile eingesetzt. Viele Pipettenspitzen aus PP sind transparent, sodass die Flüssigkeit in der Spitze sichtbar bleibt.
Die Eigenschaften eines fertigen Produkts hängen nicht allein vom Grundmaterial ab. Auch die Materialzusammensetzung, die Verarbeitung, mögliche Zusatzstoffe und die Oberflächenbeschaffenheit können relevant sein.
4.2 Weitere Kunststoffe und Werkstoffe
Je nach Bauart können bei Spezialkomponenten weitere Kunststoffe oder Werkstoffe zum Einsatz kommen. Dies betrifft insbesondere bestimmte Filterelemente, Dichtungen oder Komponenten von Direktverdrängungssystemen.
Die Werkstoffauswahl richtet sich nach dem vorgesehenen Einsatz, den chemischen und physikalischen Anforderungen sowie der Konstruktion des jeweiligen Pipettiersystems.
Eine allgemeine Aussage zur chemischen Beständigkeit sollte nicht allein aus der Produktbezeichnung oder der Materialfamilie abgeleitet werden.
5. Übersicht der wichtigsten Pipettenspitzenarten
Pipettenspitzen lassen sich nach mehreren Kriterien einteilen. Dazu gehören die Bauform, das Nennvolumen, die Oberflächenbeschaffenheit, die Ausstattung mit einem Filter, die Reinheitsanforderungen und die Kompatibilität mit dem verwendeten Pipettiersystem.
Die nachfolgenden Kategorien können sich überschneiden. Eine Pipettenspitze kann beispielsweise gleichzeitig steril, gefiltert, Low Retention und für einen bestimmten Volumenbereich ausgelegt sein.
6. Standard-Pipettenspitzen
Standard-Pipettenspitzen sind universell aufgebaute Spitzen für routinemäßige Flüssigkeitstransfers. Sie werden häufig aus Polypropylen hergestellt und sind in zahlreichen Volumenbereichen und Verpackungsformen verfügbar.
Typische Anwendungen sind:
- Übertragung wässriger Lösungen
- Herstellung von Verdünnungsreihen
- Dosierung von Puffern und Reagenzien
- Vorbereitung chemischer und biologischer Proben
- Routinearbeiten in Forschung und Qualitätskontrolle
Standardspitzen sind in der Regel nicht mit einem Filterelement ausgestattet. Sie eignen sich für Anwendungen, bei denen die jeweiligen Anforderungen an Reinheit, Kontaminationsschutz und Probenrückhaltung erfüllt werden.
Ob eine Standardspitze für eine konkrete Anwendung geeignet ist, hängt unter anderem von der verwendeten Flüssigkeit, der Pipette und dem erforderlichen Reinheitsniveau ab.
7. Pipettenspitzen nach Volumenbereich
Pipettenspitzen werden für unterschiedliche Volumenbereiche hergestellt. Die verfügbaren Größen variieren je nach Produktserie und Pipettensystem.
Beispiele für verbreitete Nennvolumenbereiche sind:
| Volumenbereich | Typische Einsatzgebiete |
|---|---|
| 0,1–10 µl | Kleinvolumige Dosierungen, molekularbiologische Ansätze |
| 0,5–20 µl | Reagenzienzugabe, kleine Probenvolumina |
| 2–200 µl | Routinepipettieren, Verdünnungen und Probenvorbereitung |
| 20–200 µl | Dosierung kleiner bis mittlerer Flüssigkeitsmengen |
| 100–1.000 µl | Allgemeine Laborarbeiten und Probenübertragung |
| 1–5 ml | Größere Flüssigkeitsvolumina, sofern das Pipettiersystem dafür ausgelegt ist |
| 1–10 ml | Flüssigkeitstransfer mit entsprechend dimensionierten Pipetten |
Die Bereiche in dieser Tabelle sind Beispiele und keine verbindliche Einteilung aller am Markt erhältlichen Pipettenspitzen.
7.1 Kleinvolumige Pipettenspitzen
Kleinvolumige Spitzen sind für die Aufnahme und Abgabe geringer Flüssigkeitsmengen ausgelegt. Sie werden unter anderem in der PCR-Vorbereitung, bei enzymatischen Reaktionen und bei der Herstellung kleiner Reaktionsansätze eingesetzt.
Bei sehr kleinen Volumina können Verdunstung, Flüssigkeitsrückstände, Benetzungseffekte und die Pipettiertechnik einen vergleichsweise großen Einfluss auf das Messergebnis haben.
7.2 Mittelvolumige Pipettenspitzen
Mittelvolumige Spitzen decken einen großen Teil der üblichen Laborpipettierungen ab. Sie werden beispielsweise für Puffer, Reagenzien, Zellkulturmedien und Probenlösungen verwendet.
Die genaue Eignung hängt von der verwendeten Pipette und dem vorgesehenen Volumen ab.
7.3 Großvolumige Pipettenspitzen
Großvolumige Spitzen werden für entsprechend dimensionierte Pipetten eingesetzt. Sie ermöglichen die Übertragung größerer Flüssigkeitsmengen, beispielsweise bei der Probenvorbereitung oder beim Umfüllen von Lösungen.
Mit zunehmendem Volumen verändern sich die Anforderungen an Spitzengeometrie, Stabilität und Handhabung. Eine große Spitze ist nicht automatisch für jedes Pipettiersystem geeignet.
8. Filterpipettenspitzen
Filterpipettenspitzen, auch gefilterte Pipettenspitzen genannt, verfügen über ein integriertes Filterelement im oberen Bereich der Spitze.
Das Filterelement soll verhindern, dass Aerosole und Flüssigkeitströpfchen in das Pipetteninnere gelangen. Dadurch kann das Risiko einer Kontamination des Pipettenkonus und nachfolgender Proben reduziert werden.
8.1 Funktionsweise des Filters
Beim Pipettieren kann es abhängig von Flüssigkeit, Technik und Arbeitsbedingungen zur Bildung von Aerosolen oder kleinen Flüssigkeitströpfchen kommen. Ein Filterelement bildet eine Barriere, die deren Übertritt in Richtung Pipette begrenzen soll.
Filterspitzen sind nicht mit Sterilfiltern zur Aufbereitung von Flüssigkeiten gleichzusetzen. Sie dienen in erster Linie dem Schutz des Pipettiersystems und der Verringerung bestimmter Kontaminationsrisiken.
8.2 Typische Anwendungsbereiche
Filterspitzen werden unter anderem eingesetzt bei:
- PCR und anderen molekularbiologischen Verfahren
- Arbeiten mit DNA und RNA
- mikrobiologischen Untersuchungen
- empfindlichen analytischen Verfahren
- Arbeiten mit radioaktiven oder anderweitig kritischen Proben, sofern das Verfahren dafür geeignet ist
- Anwendungen mit erhöhten Anforderungen an den Kontaminationsschutz
Ob Filterspitzen erforderlich sind, sollte anhand des Arbeitsablaufs und der geltenden Laborvorgaben entschieden werden.
8.3 Grenzen von Filterspitzen
Ein Filterelement verhindert nicht automatisch jede Form der Kontamination. Es schützt beispielsweise nicht vor einer Verunreinigung, die durch unsachgemäße Handhabung, Kontakt mit einer kontaminierten Oberfläche oder die Verwendung einer bereits kontaminierten Spitze entsteht.
Filtermaterial, Porenstruktur und Bauform können je nach Produkt unterschiedlich sein. Auch die chemische Beständigkeit und die Eignung für bestimmte Flüssigkeiten müssen gegebenenfalls geprüft werden.
9. Low-Retention-Pipettenspitzen
Low-Retention-Pipettenspitzen sind so konstruiert oder oberflächenbehandelt, dass Flüssigkeiten weniger stark an der Innenwand haften sollen.
Der Begriff „Retention“ bezeichnet in diesem Zusammenhang die Flüssigkeitsmenge, die nach der Abgabe in der Pipettenspitze zurückbleibt.
9.1 Bedeutung der Oberflächenbeschaffenheit
Flüssigkeiten können abhängig von ihrer Zusammensetzung, ihrer Oberflächenspannung und den Eigenschaften der Kunststoffoberfläche unterschiedlich stark an einer Pipettenspitze haften.
Low-Retention-Ausführungen sollen die Benetzung und Flüssigkeitsrückhaltung verringern. Dadurch kann bei geeigneten Anwendungen die übertragene Flüssigkeitsmenge erhöht und die Probenrückgewinnung verbessert werden.
Die tatsächliche Wirkung hängt von der Flüssigkeit und der jeweiligen Produktkonstruktion ab.
9.2 Typische Anwendungen
Low-Retention-Spitzen können insbesondere bei folgenden Flüssigkeiten von Interesse sein:
- proteinhaltige Lösungen
- Enzymlösungen
- konzentrierte oder viskose Reagenzien
- Lösungen mit oberflächenaktiven Bestandteilen
- wertvolle oder nur in geringer Menge verfügbare Proben
- Flüssigkeiten, bei denen geringe Rückstände die Auswertung beeinflussen können
9.3 Low Retention und Low Binding
Die Begriffe Low Retention und Low Binding werden teilweise im Zusammenhang mit ähnlichen Produkteigenschaften verwendet, bezeichnen jedoch nicht zwangsläufig dasselbe.
Low Retention bezieht sich vor allem auf die Verringerung der Flüssigkeitsrückhaltung an der Spitzenoberfläche.
Low Binding wird häufig verwendet, wenn die Bindung bestimmter Moleküle an die Oberfläche reduziert werden soll. Dies kann beispielsweise bei Proteinen oder anderen biologischen Molekülen relevant sein.
Die genaue Bedeutung hängt von der Produktdefinition und dem Prüfverfahren ab. Ein Produktname allein belegt nicht, dass sämtliche Arten von Oberflächenbindung oder Probenverlust ausgeschlossen sind.
10. Wide-Bore-Pipettenspitzen
Wide-Bore-Pipettenspitzen besitzen eine größere Austrittsöffnung als vergleichbare Standardspitzen.
Die vergrößerte Öffnung erleichtert den Durchtritt von Flüssigkeiten oder Suspensionen, die durch eine schmale Öffnung nur eingeschränkt oder unter erhöhtem mechanischem Einfluss übertragen werden können.
10.1 Einsatzgebiete
Wide-Bore-Spitzen werden unter anderem bei folgenden Anwendungen verwendet:
- Übertragung viskoser Flüssigkeiten
- Pipettieren von Zell- und Gewebesuspensionen
- Transfer empfindlicher biologischer Proben
- Aufnahme von Flüssigkeiten mit größeren Partikeln
- Anwendungen, bei denen eine schmale Spitzenöffnung den Flüssigkeitsfluss behindert
10.2 Einfluss auf den Flüssigkeitstransfer
Eine größere Öffnung kann den Strömungswiderstand verringern und die mechanische Belastung bestimmter Proben reduzieren. Das ist insbesondere bei empfindlichen Zellen oder größeren biologischen Strukturen von Bedeutung.
Wide-Bore-Spitzen ersetzen jedoch nicht die Prüfung der Kompatibilität mit der Pipette. Auch die erforderliche Dosiergenauigkeit und die Eigenschaften der Flüssigkeit müssen berücksichtigt werden.
11. Verlängerte Pipettenspitzen
Verlängerte Pipettenspitzen besitzen einen längeren Spitzenkörper als entsprechende Standardausführungen.
Sie ermöglichen den Zugang zu Flüssigkeiten in tiefen, schmalen oder schwer erreichbaren Gefäßen. Dazu zählen beispielsweise bestimmte Reaktionsgefäße, Röhrchen und Behälter mit engen Öffnungen.
11.1 Vorteile der verlängerten Bauform
Eine größere Reichweite kann dazu beitragen, dass der Spitzenkörper den Flüssigkeitsspiegel erreicht, ohne dass der obere Bereich der Spitze oder der Pipettenkonus mit dem Gefäßrand in Kontakt kommt.
Dies kann bei der Arbeit mit hohen Gefäßen oder kleinen Öffnungen relevant sein.
11.2 Zu beachtende Eigenschaften
Verlängerte Spitzen unterscheiden sich je nach Modell hinsichtlich Länge, Durchmesser und Geometrie. Sie müssen zur jeweiligen Pipette passen.
Bei kleinen Volumina können zusätzliche Benetzungs- und Handhabungseffekte auftreten. Die Eignung sollte deshalb nicht allein anhand der Länge beurteilt werden.
12. Gel-Ladepipettenspitzen
Gel-Ladepipettenspitzen sind für das Einbringen kleiner Flüssigkeitsmengen in die Taschen von Elektrophoresegelen vorgesehen.
Sie werden beispielsweise bei der Agarosegel- oder Polyacrylamidgelelektrophorese eingesetzt.
12.1 Konstruktion
Gel-Ladespitzen besitzen je nach Ausführung eine feine, verlängerte oder speziell geformte Spitze. Die Geometrie erleichtert das kontrollierte Einbringen der Probe in eine Gel-Tasche.
Einige Modelle verfügen über eine flache oder abgestufte Spitzenform. Welche Bauform geeignet ist, hängt unter anderem von der Größe der Gel-Taschen und der Beschaffenheit des Gels ab.
12.2 Anwendungsbereiche
Typische Anwendungen sind:
- Beladen von Elektrophoresegelen
- Auftragen von DNA- und RNA-Proben
- Übertragen von Proteinproben
- Zugabe von Ladepuffern und vergleichbaren Reagenzien
Die Spitzengeometrie sollte zur Gel-Tasche passen, damit das Gel beim Einführen der Spitze möglichst wenig beschädigt wird.
13. Pipettenspitzen mit geringer Öffnung und Spezialgeometrie
Neben Standard-, Wide-Bore- und Gel-Ladespitzen existieren zahlreiche Spezialgeometrien.
Dazu gehören besonders feine Spitzen, abgestufte Ausführungen, konische Varianten und Spitzen mit angepasstem Innenvolumen.
Die Geometrie kann den Flüssigkeitsfluss, die Zugänglichkeit zu kleinen Gefäßen und die Benetzung der Innenflächen beeinflussen.
Eine besonders feine Öffnung ist nicht grundsätzlich genauer. Die Dosierleistung hängt von der gesamten Kombination aus Pipette, Spitze, Flüssigkeit und Pipettiertechnik ab.
14. Pipettenspitzen für Direktverdrängungssysteme
Direktverdrängungssysteme verwenden spezielle Spitzen oder Kapillaren, bei denen ein Kolben die Flüssigkeit unmittelbar verdrängt.
Diese Komponenten sind konstruktiv von Standardspitzen für Luftpolsterpipetten zu unterscheiden.
14.1 Aufbau und Funktion
Bei einer Direktverdrängungsspitze befindet sich der Verdrängungskolben direkt im Flüssigkeitssystem. Dadurch entfällt das Luftpolster zwischen Kolben und Flüssigkeit.
Je nach System können Kapillare und Kolben als zusammengehörige Einheit ausgeführt sein. Die Komponenten sind auf das jeweilige Pipettiergerät und den vorgesehenen Volumenbereich abgestimmt.
14.2 Anwendungsgebiete
Direktverdrängungssysteme kommen unter anderem infrage für:
- hochviskose Flüssigkeiten
- flüchtige Lösungsmittel
- Flüssigkeiten mit besonderen Benetzungseigenschaften
- bestimmte anspruchsvolle Dosieraufgaben
- Anwendungen, bei denen die Eigenschaften eines Luftpolsters die Dosierung beeinträchtigen können
Ob ein solches System erforderlich ist, hängt von der Flüssigkeit und den Anforderungen an die Dosierung ab.
15. Reinheitsklassen und Kontaminationsschutz
Pipettenspitzen werden nicht nur nach ihrer Bauform, sondern auch nach dem vorgesehenen Reinheitsniveau unterschieden.
Die Anforderungen können sich auf Sterilität, Nukleasefreiheit, DNA-Freiheit, Pyrogenfreiheit oder weitere analytisch relevante Verunreinigungen beziehen.
Diese Eigenschaften sind nicht gleichbedeutend und müssen getrennt betrachtet werden.
15.1 Unsterile Pipettenspitzen
Unsterile Spitzen werden für Anwendungen verwendet, bei denen keine Sterilität gefordert ist und das jeweilige Reinheitsniveau ausreicht.
Sie kommen beispielsweise bei vielen routinemäßigen chemischen Arbeiten oder bei Anwendungen zum Einsatz, bei denen andere Kontaminationskontrollen ausreichend sind.
Unsteril bedeutet nicht automatisch, dass eine Spitze stark verunreinigt ist. Es bedeutet lediglich, dass für das Produkt keine entsprechende Sterilität zugesichert wird.
15.2 Sterile Pipettenspitzen
Sterile Pipettenspitzen werden durch ein geeignetes Verfahren sterilisiert und entsprechend verpackt.
Sie kommen insbesondere bei Anwendungen zum Einsatz, bei denen lebensfähige Mikroorganismen nicht in die Probe eingebracht werden dürfen.
Sterilität bezieht sich auf den mikrobiologischen Zustand des Produkts unter den festgelegten Bedingungen. Sie bedeutet nicht automatisch, dass die Spitze frei von DNA, RNA, Endotoxinen oder sämtlichen anderen Kontaminanten ist.
15.3 DNase- und RNase-freie Pipettenspitzen
DNasen und RNasen sind Enzyme, die DNA beziehungsweise RNA abbauen können.
Pipettenspitzen mit entsprechender Reinheitskennzeichnung sind für Anwendungen vorgesehen, bei denen eine Kontamination mit diesen Enzymen vermieden werden muss. Dazu gehören bestimmte molekularbiologische Untersuchungen und Nukleinsäureanalysen.
Die Bezeichnung bezieht sich auf die jeweils zugesicherte Produkteigenschaft und deren Prüfbedingungen.
15.4 DNA-freie Pipettenspitzen
DNA-freie Spitzen werden für Anwendungen angeboten, bei denen eine Kontamination durch DNA vermieden werden soll.
Dies kann beispielsweise bei empfindlichen PCR-Verfahren oder bestimmten analytischen Untersuchungen relevant sein.
DNA-Freiheit ist von DNase-Freiheit zu unterscheiden: Die eine Eigenschaft betrifft das Vorhandensein von DNA, die andere das Vorhandensein bestimmter DNA-abbauender Enzyme.
15.5 Pyrogenarme und endotoxinarme Pipettenspitzen
Pyrogene sind Stoffe, die Fieberreaktionen auslösen können. Endotoxine sind bestimmte Bestandteile der äußeren Membran gramnegativer Bakterien und können bei empfindlichen biologischen oder pharmazeutischen Untersuchungen relevant sein.
Für entsprechende Anwendungen werden Pipettenspitzen mit definierten Grenzwerten oder speziellen Reinheitseigenschaften angeboten.
Die Begriffe pyrogenfrei und endotoxinfrei sollten nicht ohne Prüfung der jeweiligen Produktdefinition gleichgesetzt werden. Maßgeblich sind die dokumentierten Prüfbedingungen und Grenzwerte.
15.6 PCR-Clean-Ausführungen
PCR-Clean-Pipettenspitzen sind für Anwendungen vorgesehen, bei denen bestimmte Kontaminationen die Polymerase-Kettenreaktion beeinflussen könnten.
Je nach Produkt können unterschiedliche Reinheitsanforderungen erfüllt werden. Die genaue Kennzeichnung ist deshalb entscheidend.
Die Bezeichnung PCR-Clean ist nicht automatisch gleichbedeutend mit Sterilität oder der Abwesenheit sämtlicher denkbarer Kontaminanten.
16. Verpackungsformen von Pipettenspitzen
Pipettenspitzen werden in verschiedenen Verpackungsformen angeboten. Die Wahl beeinflusst die Handhabung, die Lagerung und das Risiko einer Kontamination beim Zugriff auf die Spitzen.
16.1 Pipettenspitzen in Beuteln
Bei dieser Verpackungsform befinden sich die Spitzen lose in einem Beutel oder einer vergleichbaren Verpackung.
Sie können für Routineanwendungen verwendet werden, sofern die erforderlichen Reinheits- und Handhabungsbedingungen erfüllt sind.
Vor der Verwendung müssen die Spitzen entsprechend dem jeweiligen Pipettiersystem aufgenommen und aufgesetzt werden.
16.2 Pipettenspitzen in Racks
Rackverpackungen enthalten Spitzen in einer Halterung, die eine geordnete Entnahme ermöglicht.
Sie werden insbesondere in Laboren eingesetzt, in denen die Spitzen schnell und reproduzierbar auf Pipetten aufgesetzt werden sollen.
Racks können je nach Produkt wiederverwendbare oder für den einmaligen Einsatz vorgesehene Komponenten enthalten. Das Rack selbst ist nicht automatisch steril, nur weil die darin gelieferten Spitzen steril sind.
16.3 Nachfüllsysteme
Bei Nachfüllsystemen werden Spitzen in geeigneten Halterungen oder Einsätzen bereitgestellt, die in ein vorhandenes Rack eingesetzt werden können.
Solche Systeme können den Verbrauch von Verpackungsmaterial reduzieren. Voraussetzung ist, dass Nachfüllsystem und Rack konstruktiv zusammenpassen und die Anforderungen an die Reinheit eingehalten werden.
16.4 Pipettenspitzen für automatisierte Systeme
Automatisierte Pipettiergeräte benötigen häufig speziell angepasste Spitzen.
Die Geometrie, die Aufnahme im Gerät, die Positionierung und die mechanischen Eigenschaften müssen auf das jeweilige System abgestimmt sein.
Automatisierungsspitzen können sich hinsichtlich Bauform, Volumenbereich und Verpackung deutlich von Spitzen für manuelle Pipetten unterscheiden.
17. Pipettenspitzen für Einkanal- und Mehrkanalpipetten
17.1 Einkanalpipetten
Einkanalpipetten verfügen über einen einzelnen Pipettierkanal. Sie werden verwendet, um Flüssigkeiten einzeln aufzunehmen und abzugeben.
Die verwendeten Spitzen müssen zum jeweiligen Pipettenmodell und zum vorgesehenen Volumenbereich passen.
17.2 Mehrkanalpipetten
Mehrkanalpipetten besitzen mehrere Pipettierkanäle, mit denen mehrere Flüssigkeitsvolumina parallel übertragen werden können.
Sie werden unter anderem bei der Arbeit mit Mikrotiterplatten eingesetzt. Die Spitzen müssen mit dem Abstand und der Anordnung der Kanäle sowie mit den Aufnahmekonen der Pipette kompatibel sein.
Nicht jede Spitze, die auf eine Einkanalpipette passt, ist automatisch für eine Mehrkanalpipette geeignet.
17.3 Spitzen für automatisierte Mehrkanalsysteme
Automatisierte Mehrkanalsysteme und Liquid-Handling-Plattformen können eigene Spitzenformate verwenden. Diese sind auf die mechanischen Schnittstellen und Arbeitsabläufe des jeweiligen Geräts abgestimmt.
Bei solchen Systemen müssen neben der mechanischen Passform auch Positionierung, Volumenbereich und die Anforderungen der verwendeten Software beziehungsweise Geräteparameter berücksichtigt werden.
18. Universelle und herstellerspezifische Pipettenspitzen
Pipettenspitzen werden häufig als universell kompatibel oder für bestimmte Pipettenserien ausgewiesen.
18.1 Universelle Pipettenspitzen
Universelle Pipettenspitzen sind so konstruiert, dass sie mit mehreren Pipettenmodellen oder Produktserien verwendet werden können.
Der Begriff bedeutet jedoch nicht, dass jede universelle Spitze auf jede Pipette passt. Unterschiede bei Konusgeometrie, Aufsteckkraft, Dichtigkeit und Spitzenabwurfmechanismus können die Kompatibilität einschränken.
18.2 Herstellerspezifische Pipettenspitzen
Herstellerspezifische Spitzen sind für bestimmte Pipetten oder Pipettenfamilien ausgelegt.
Die Abstimmung zwischen Pipette und Spitze kann dazu beitragen, die vorgesehene Dosierleistung und eine zuverlässige Verbindung zu erreichen.
18.3 Kompatibilität und Messleistung
Eine Spitze kann mechanisch auf einen Pipettenkonus passen, ohne dass die Kombination die erforderliche Genauigkeit und Wiederholpräzision erreicht.
Für quantitative Anwendungen sollte deshalb geprüft werden, ob die Spitzen-Pipetten-Kombination für den vorgesehenen Einsatz geeignet ist. Bei besonders hohen Genauigkeitsanforderungen kann eine Überprüfung oder Validierung der Kombination erforderlich sein.
19. Chemische und physikalische Eigenschaften
Die Eignung einer Pipettenspitze hängt nicht nur von ihrem Volumen ab. Auch die Eigenschaften der zu übertragenden Flüssigkeit sind entscheidend.
19.1 Wässrige Lösungen
Viele Standardpipettenspitzen eignen sich für wässrige Lösungen, sofern die übrigen Anforderungen erfüllt sind.
Dazu gehören beispielsweise Puffer, verdünnte Salzlösungen und zahlreiche wässrige Reagenzien.
19.2 Viskose Flüssigkeiten
Viskose Flüssigkeiten fließen langsamer als dünnflüssige Lösungen. Dazu können beispielsweise bestimmte Glycerinlösungen, konzentrierte Polymerlösungen oder proteinreiche Flüssigkeiten gehören.
Für solche Proben können spezielle Pipettiertechniken, angepasste Pipetten oder Spitzen mit größerer Öffnung infrage kommen.
19.3 Flüchtige Flüssigkeiten
Flüchtige Flüssigkeiten können aufgrund ihrer Dampfdruckeigenschaften das Verhalten von Luftpolsterpipetten beeinflussen.
In solchen Fällen kann eine Direktverdrängungspipette geeignet sein. Die Auswahl hängt von der konkreten Flüssigkeit, dem Pipettiersystem und den Sicherheitsanforderungen ab.
19.4 Flüssigkeiten mit Partikeln oder Zellen
Suspensionen enthalten feste oder biologische Bestandteile, die beim Pipettieren durch enge Öffnungen behindert oder mechanisch belastet werden können.
Wide-Bore-Spitzen können bei geeigneten Anwendungen den Flüssigkeitstransfer erleichtern. Die passende Öffnungsweite hängt von der Größe der Partikel beziehungsweise Zellen und den Anforderungen an die Dosierung ab.
19.5 Chemische Beständigkeit
Die chemische Beständigkeit einer Pipettenspitze muss für die konkrete Flüssigkeit und die jeweiligen Kontaktbedingungen beurteilt werden.
Ein Kunststoff kann gegenüber einer bestimmten Chemikalie beständig sein, während andere Bestandteile der Spitzenkonstruktion abweichende Eigenschaften besitzen. Auch Temperatur und Kontaktdauer können eine Rolle spielen.
Eine allgemeine Freigabe für sämtliche Lösungsmittel lässt sich aus dem verwendeten Kunststoff allein nicht ableiten.
20. Sterilisation und Wiederverwendung
Viele gewöhnliche Pipettenspitzen sind als Einwegprodukte vorgesehen. Ihre Wiederverwendung kann zu Kontaminationen führen und die Dosierleistung beeinträchtigen.
20.1 Autoklavieren
Das Autoklavieren ist ein Sterilisationsverfahren, bei dem feuchte Hitze unter Druck eingesetzt wird.
Nicht jede Pipettenspitze ist für das Autoklavieren geeignet. Entscheidend sind die Materialeigenschaften, die Bauform und die Freigabe für das jeweilige Sterilisationsverfahren.
Bei Filterspitzen muss zusätzlich geprüft werden, ob das Filterelement und die Gesamtbauform für den vorgesehenen Prozess geeignet sind.
20.2 Wiederverwendung von Einwegspitzen
Einwegpipettenspitzen sollten entsprechend ihrer Zweckbestimmung nur einmal verwendet werden.
Durch die Wiederverwendung können sich Rückstände ansammeln oder Kontaminationen zwischen Proben übertragen werden. Außerdem können Reinigung und Sterilisation die Oberflächeneigenschaften, die Geometrie oder die Dichtigkeit beeinflussen.
Eine Wiederverwendung sollte daher nicht ohne ausdrückliche Eignung und ein entsprechend validiertes Verfahren erfolgen.
21. Pipettenspitzen und Dosiergenauigkeit
Die Dosierleistung ergibt sich aus dem Zusammenwirken der Pipette, der Pipettenspitze, der Flüssigkeit und der Arbeitsweise.
21.1 Dichtigkeit der Verbindung
Eine nicht ausreichend dichte Verbindung zwischen Spitze und Pipette kann zu fehlerhaften Flüssigkeitsvolumina führen.
Mögliche Ursachen sind eine ungeeignete Spitze, ein beschädigter Aufnahmekonus, eine fehlerhafte Montage oder eine nicht ausreichende Kompatibilität.
21.2 Benetzung und Flüssigkeitsrückstände
Nach der Abgabe kann Flüssigkeit an der Innenwand oder an der Austrittsöffnung zurückbleiben.
Das Ausmaß hängt unter anderem von den Oberflächeneigenschaften, der Flüssigkeitszusammensetzung, der Spitzengeometrie und der Pipettiertechnik ab.
21.3 Pipettiertechnik
Auch bei einer geeigneten Spitze beeinflussen die Arbeitsweise und die Umgebungsbedingungen das Ergebnis. Dazu gehören die Eintauchtiefe, die Position der Spitze, die Geschwindigkeit beim Ansaugen und Abgeben sowie die Wartezeit vor dem Entfernen der Spitze.
Die korrekte Vorgehensweise richtet sich nach dem verwendeten Pipettenmodell, dem Pipettierverfahren und den Eigenschaften der Flüssigkeit.
21.4 Kalibrierung und Prüfung
Eine geeignete Pipettenspitze ersetzt keine Kalibrierung oder Funktionsprüfung der Pipette.
Bei quantitativen Anwendungen müssen die Anforderungen an Genauigkeit und Wiederholpräzision anhand des vorgesehenen Verfahrens beurteilt werden. Die Prüfung der Kombination aus Pipette und Spitze kann insbesondere bei kritischen Messaufgaben erforderlich sein.
22. Relevante Normen und Qualitätsanforderungen
Bei Kolbenhubpipetten und verwandten volumetrischen Geräten spielen Anforderungen an Dosierleistung, Prüfverfahren und Messunsicherheit eine wichtige Rolle.
Die Normenreihe ISO 8655 behandelt Kolbenhubgeräte und die zugehörigen Mess- und Prüfanforderungen. Je nach Gerätetyp und Normteil können auch Aspekte der verwendeten Spitzen und ihrer Verbindung zum Gerät relevant sein.
Die Einhaltung einer Norm für ein Pipettiergerät bedeutet nicht automatisch, dass jede beliebige Pipettenspitze mit diesem Gerät dieselbe Messleistung erzielt.
Für die Beurteilung eines konkreten Produkts sind deshalb die dokumentierten Spezifikationen, die vorgesehenen Einsatzbedingungen und gegebenenfalls die Ergebnisse einer Prüfung der Spitzen-Pipetten-Kombination maßgeblich.
Zusätzliche Anforderungen können sich aus internen Laborvorgaben, Qualitätsmanagementsystemen, validierten Prüfverfahren oder branchenspezifischen Regelwerken ergeben.
23. Typische Fehler bei der Auswahl und Verwendung
23.1 Ungeeigneter Volumenbereich
Eine Spitze muss für die vorgesehene Pipette und den gewünschten Volumenbereich ausgelegt sein. Eine rein optische Ähnlichkeit reicht nicht aus.
23.2 Fehlende Kompatibilität
Eine Spitze kann äußerlich passend erscheinen, ohne eine zuverlässige Dichtigkeit oder die vorgesehene Dosierleistung zu gewährleisten.
23.3 Ungeeignete Reinheitsklasse
Für molekularbiologische oder andere kontaminationskritische Anwendungen kann eine Standardspitze ungeeignet sein, wenn besondere Reinheitsanforderungen gelten.
23.4 Falsche Auswahl der Spitzenöffnung
Eine zu schmale Öffnung kann den Transfer viskoser Flüssigkeiten oder bestimmter Suspensionen erschweren. Eine breitere Öffnung kann für andere Aufgaben geeigneter sein.
23.5 Ungeeignete Filterausführung
Filterspitzen sollten verwendet werden, wenn ihr Schutzkonzept zur Anwendung passt. Sie ersetzen weder eine geeignete Arbeitsweise noch die erforderlichen Kontaminationskontrollen.
23.6 Unsachgemäße Lagerung
Beschädigte, verschmutzte oder nicht mehr ordnungsgemäß verschlossene Verpackungen können die Verwendbarkeit der Spitzen beeinträchtigen.
Bei sterilen Produkten muss die Integrität der Verpackung erhalten bleiben. Die Lagerbedingungen sind entsprechend der jeweiligen Produktvorgaben einzuhalten.
24. Auswahlkriterien für Pipettenspitzen
Die Auswahl einer geeigneten Pipettenspitze sollte anhand der konkreten Anwendung erfolgen. Die folgenden Kriterien helfen bei der systematischen Beurteilung.
| Auswahlkriterium | Zu prüfende Frage |
|---|---|
| Pipettenmodell | Ist die Spitze mit dem konkreten Pipettenmodell kompatibel? |
| Volumenbereich | Deckt die Spitze den vorgesehenen Volumenbereich ab? |
| Spitzengeometrie | Ist die Öffnung für die Flüssigkeit und das Gefäß geeignet? |
| Filter | Wird eine Aerosolbarriere benötigt? |
| Reinheit | Sind besondere Anforderungen an Sterilität oder Kontaminationsfreiheit erforderlich? |
| Oberflächenbeschaffenheit | Ist eine geringe Flüssigkeitsrückhaltung oder Molekülbindung relevant? |
| Verpackung | Werden lose Spitzen, Racks oder Nachfüllsysteme benötigt? |
| Anwendung | Handelt es sich um Routinepipettieren, Molekularbiologie, Zellarbeit oder eine andere Spezialanwendung? |
| Chemische Beständigkeit | Ist die Spitze für die betreffende Flüssigkeit geeignet? |
| Dokumentation | Liegen die für den Einsatz erforderlichen Spezifikationen und Nachweise vor? |
Die Auswahl sollte sich nicht ausschließlich am Preis oder an der mechanischen Passform orientieren. Bei kritischen Anwendungen sind die dokumentierten Produkteigenschaften und die Eignung für das konkrete Verfahren entscheidend.
25. Anwendungsbereiche von Pipettenspitzen
Pipettenspitzen kommen in zahlreichen Labor- und Analysebereichen zum Einsatz.
25.1 Molekularbiologie
In der Molekularbiologie werden Pipettenspitzen für die Übertragung von DNA-, RNA- und Reagenzlösungen verwendet. Abhängig vom Verfahren können Filterspitzen und Spitzen mit besonderen Reinheitseigenschaften erforderlich sein.
25.2 Mikrobiologie
In der Mikrobiologie dienen Pipettenspitzen unter anderem der Übertragung von Kulturmedien, Pufferlösungen und Proben. Die Anforderungen an Sterilität und Kontaminationsschutz richten sich nach dem jeweiligen Arbeitsablauf.
25.3 Zellbiologie
Bei der Arbeit mit Zellen werden Pipettenspitzen für den Transfer von Suspensionen, Medien und Reagenzien verwendet. Für empfindliche Zellen können Spitzen mit größerer Öffnung infrage kommen.
25.4 Chemische Analytik
In der chemischen Analytik werden Pipettenspitzen zur Dosierung von Lösungen, Standards und Reagenzien eingesetzt. Materialverträglichkeit und Dosiergenauigkeit sind abhängig von der jeweiligen Methode.
25.5 Pharmazeutische Forschung und Qualitätskontrolle
In pharmazeutischen Laboren werden Pipettenspitzen unter anderem bei der Probenvorbereitung, der Reagenziendosierung und verschiedenen analytischen Verfahren verwendet.
Die erforderlichen Produktmerkmale hängen von der konkreten Anwendung, dem Qualitätsmanagement und den geltenden Arbeitsanweisungen ab.
25.6 Klinische und diagnostische Laboratorien
In klinischen und diagnostischen Laboren werden Pipettenspitzen für zahlreiche Proben- und Reagenztransfers eingesetzt. Die Auswahl richtet sich nach dem jeweiligen Analyseverfahren und den Anforderungen an Hygiene, Kontaminationsschutz und Rückverfolgbarkeit.
26. Zusammenfassung
Pipettenspitzen sind wesentliche Verbrauchsmaterialien für die präzise Aufnahme und Übertragung von Flüssigkeiten im Labor. Sie unterscheiden sich unter anderem hinsichtlich Volumenbereich, Geometrie, Filterausstattung, Oberflächeneigenschaften, Reinheitsniveau und Kompatibilität.
Standardspitzen decken viele Routineanwendungen ab. Filterspitzen werden eingesetzt, wenn eine zusätzliche Barriere gegen Aerosole und Flüssigkeitströpfchen erforderlich ist. Low-Retention-Spitzen können die Flüssigkeitsrückhaltung verringern, während Wide-Bore-Spitzen den Transfer bestimmter viskoser oder empfindlicher Proben erleichtern können. Verlängerte Spitzen, Gel-Ladespitzen und Komponenten für Direktverdrängungssysteme sind für spezielle Aufgaben vorgesehen.
Für die Auswahl ist entscheidend, dass die Pipettenspitze zum Pipettiersystem, zum Flüssigkeitsvolumen und zur jeweiligen Anwendung passt. Zusätzlich müssen Anforderungen an Reinheit, chemische Beständigkeit, Sterilität und Dosierleistung berücksichtigt werden.
Eine geeignete Pipettenspitze ist damit nicht allein ein passendes Kunststoffteil, sondern ein Bestandteil des gesamten Pipettiersystems, dessen Eigenschaften das Ergebnis einer Flüssigkeitsübertragung beeinflussen können.
