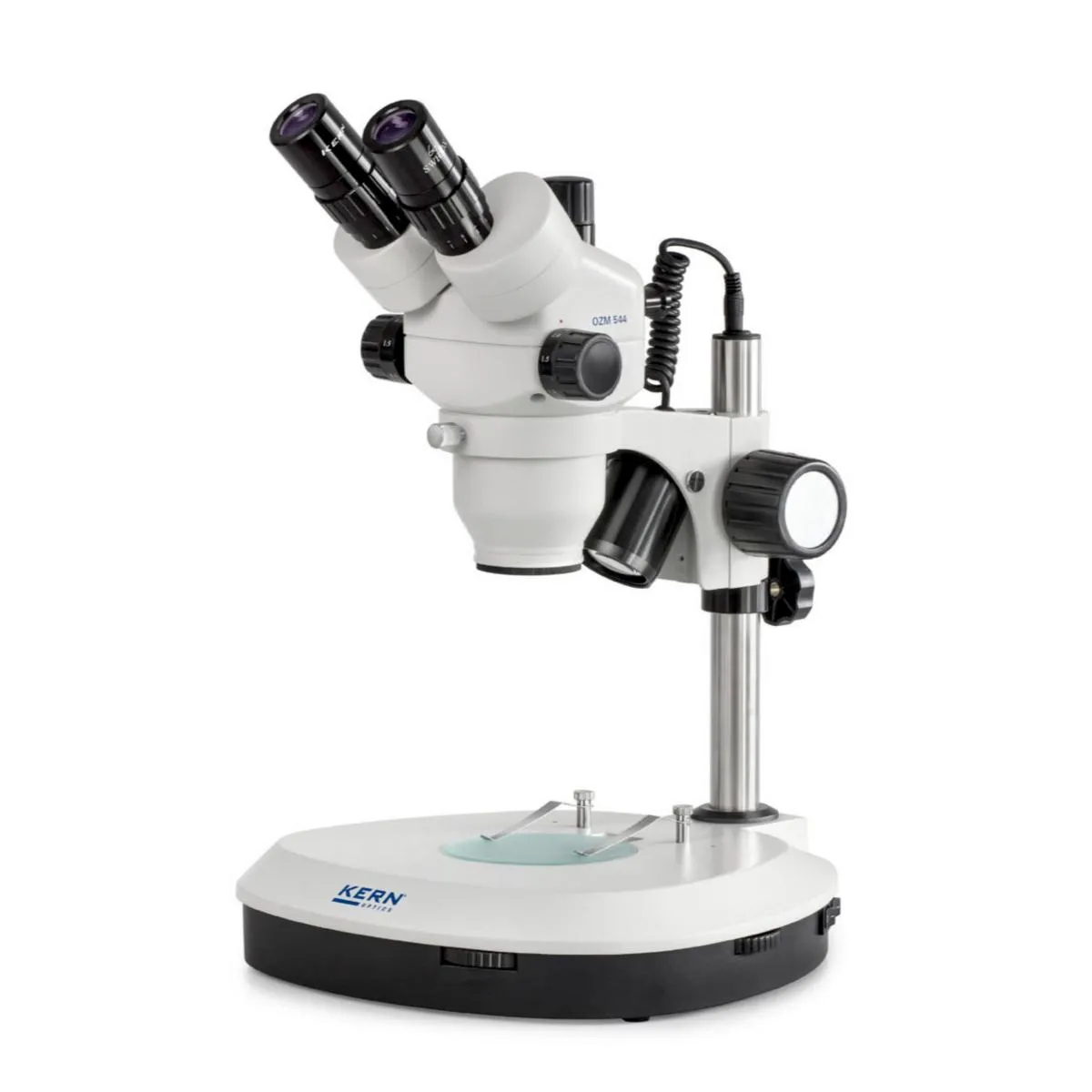

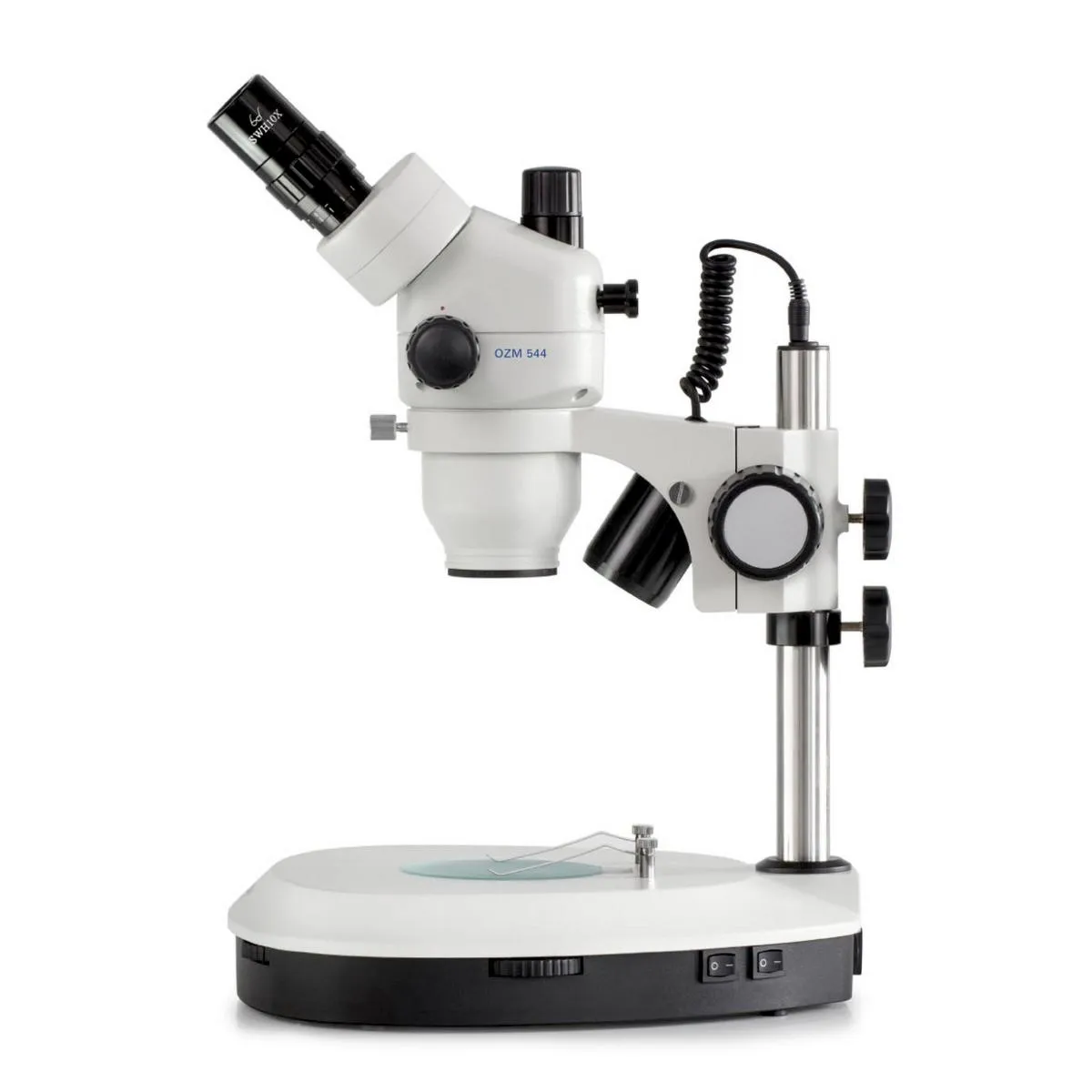

KERN OZM 544 – Trinokulares Stereo-Zoom-Mikroskop mit LED-Beleuchtung

Das KERN OZM 544 ist ein trinokulares Stereo-Zoom-Mikroskop der OZM-5-Serie von KERN & SOHN. Es vereint eine Greenough-Optik (Zoom 0,7x–4,5x) mit einem trinokularen Tubus für Kamerasysteme (Strahlengang-Verteilung 0:100) sowie integrierten, getrennt regelbaren 3W-LED-Beleuchtungen für Auf- und Durchlicht. Aufgebaut auf einem Säulenständer bietet es einen Arbeitsabstand von 110 mm.

Technische Merkmale

• Trinokulartubus: Schaltbare Strahlengangverteilung (0:100) zur vollen Lichtumlenkung auf den Fototubus für Kameradokumentation und Bildanalysen.

• Optisches System: Greenough-Optik mit einem Zoom-Verhältnis von 6,4:1. High-Eye-Point-Okulare (HSWF 10x / Ø 23 mm) ermöglichen ein Sehfeld von 23 mm.

• Vergrößerungsbereich: Stufenlos von 7x bis 45x in der Standardausführung.

• Beleuchtung: Unabhängig voneinander dimmbares LED-Auflicht (3 W) und LED-Durchlicht (3 W) zur Beleuchtung opaker sowie transparenter Proben.

• Ständer: Höhenverstellbarer Säulenständer für Probenhöhen bis maximal 130 mm.

• Arbeitsabstand: 110 mm Abstand zwischen Objektiv und Objekt.

Anwendungsbereiche und Proben

• Anwendungsgebiete: Qualitätskontrolle, Dokumentation und Bildanalyse, Halbleitertechnik, Montage und Reparatur in der Elektronikindustrie, Gewebepräparation, Sektion, Zoologie, Botanik, In-vitro-Fertilisation, Parasitenanalyse.

• Geeignete Proben: Dreidimensionale Objekte mit Struktur und Tiefe (z. B. Platinen, elektronische Bauteile, Insekten, Pflanzensamen).

Technische Daten

In unserem Shop bieten wir das KERN OZM 544 Stereo-Zoom-Mikroskop sowie passende C-Mount-Kameraadapter, Vorsatzobjektive, Zusatzokulare und Zubehör an.
